Vinduer og dører i aluminiumer mye brukt i bolig-, kommersiell-, industri- og høyhusarkitektur fordi de kombinerer strukturell styrke, designfleksibilitet, værbestandighet, lave vedlikeholdskrav og kompatibilitet med moderne glasssystemer. Den mest effektive spesifikasjonen er imidlertid ikke bare et spørsmål om å velge aluminium. Rammeserier, legeringskvalitet, åpningskonfigurasjon, glassoppbygging, termisk separasjon, tetninger, maskinvare, overflatebehandling, drenering og installasjonsdetaljer påvirker alle den endelige ytelsen til en fullført åpning. Denne veiledningen forklarer hvordan disse elementene fungerer sammen, hvordan man sammenligner vanlige konfigurasjoner, hvordan man matcher et system til et bygningsmiljø, og hvordan man unngår spesifikasjonsfeil som kan redusere komfort eller serviceytelse.
Innholdsfortegnelse
Klikk på en seksjon for å hoppe direkte til emnet.
- 1. Hvorfor materialvalg er viktig i moderne åpninger
- 2. Forstå det strukturelle systemet
- 3. Hvordan valg av legeringer påvirker ytelsen
- 4. Hvordan Frame Series og Profile Depth fungerer
- 5. Velge mellom åpningskonfigurasjoner
- 6. Termisk ytelse og værkontroll
- 7. Glass, tetninger, maskinvare og drenering
Hvorfor materialvalg er viktig i moderne åpninger
Et vindu eller en dør er mer enn en ramme rundt en glassrute. Den utgjør en del av bygningens ramme, påvirker hvordan folk opplever et indre rom, og må jobbe under gjentatte åpningssykluser, skiftende temperaturer, vindtrykk, regn, sollys og daglig rengjøring.
Derfor bør materialvalg vurderes sammen med systemdesign. Aluminium er attraktivt for arkitektoniske bruksområder fordi det tilbyr en nyttig kombinasjon av styrke, dimensjonsstabilitet, fabrikasjonsfleksibilitet og relativt lav strukturell vekt. Den kan også ekstruderes i komplekse seksjoner, slik at designere og produsenter kan integrere kammer, glasslommer, dreneringsbaner, pakninger, festeplasseringer og andre funksjonelle funksjoner i ett koordinert profilsystem.
For et boligprosjekt kan det føre til slanke siktlinjer og praktisk ventilasjon. For et næringsbygg kan prioriteringene skifte mot større innglassede områder, gjentatte åpningssykluser, sterkere maskinvare eller tettere kontroll over luft- og vannbevegelser. I et kystmiljø blir overflatebeskyttelse og korrosjonsbestandighet spesielt viktig. I et område med mye vind fortjener profilgeometri, armering, glassvalg og forankring nøye oppmerksomhet.
Profiler overfører belastninger fra glass, beslag, vindtrykk og driftskrefter inn i bygningskonstruksjonen.
Rammer, tetninger, dreneringskanaler og glass arbeider sammen for å begrense uønsket luft- og vannbevegelse.
Profildimensjoner, siktlinjer, finish, farge og åpningsstil påvirker det visuelle språket til en fasade.
Maskinvare og rammegeometri bestemmer hvor enkelt enheten åpnes, lukkes, låses, ventilerer og forblir på linje.
De sterkeste systemene er derfor ikke definert av en enkelt funksjon. Ytelse kommer fra koordinering. En høyverdig legering kan ikke kompensere for dårlig drenering. En sterk ramme kan ikke skape en pålitelig forsegling hvis rammegeometrien er unøyaktig. Utmerket glass kan ikke overvinne en dårlig installert kantforbindelse. Den komplette sammenstillingen må betraktes som én konstruert åpning.
Forstå det strukturelle systemet
Den grunnleggende strukturelle logikken til en aluminiumsåpning er enkel: Ekstruderte profiler skaper rammen og bevegelige seksjoner, glass holdes i dedikerte lommer, maskinvare er plassert i forsterkede områder, og tetningskomponenter lukker de tiltenkte gapene mellom faste og bevegelige deler.
Det som gjør systemet sofistikert er samspillet mellom disse elementene. En profil som ser kompakt ut fra utsiden kan inneholde flere interne kammer. Disse kamrene kan hjelpe med stivhet, dreneringsruting, festeplassering eller termisk separasjon. Selve profilgeometrien kan derfor fortelle en mye mer nyttig teknisk historie enn den synlige overflaten alene.
Faste rammer og operative seksjoner
Den faste omkretsrammen etablerer forbindelsen mellom åpningen og veggen. Den må opprettholde sin geometri samtidig som den motstår belastningene som overføres gjennom rammen og glasset. Betjenbare seksjoner, derimot, må balansere stivhet med bevegelse. Dimensjonene deres må forbli stabile nok til at maskinvaren skal fungere riktig og for at tetningene skal opprettholde jevn kontakt.
Glasslommen
Glasslommen bestemmer hvordan glasset plasseres, støttes, beholdes og forsegles. En godt designet lomme støtter glasset på riktig måte, samtidig som det gir plass til pakninger, setteklosser, dreneringsmidler og den nødvendige glasstykkelsen. Kompatibiliteten mellom glassoppbygging og profilsystem bør alltid kontrolleres før fabrikasjon.
Skjøter og koblingspunkter
Hjørneskjøter og mekaniske forbindelser blir ofte oversett under visuell sammenligning fordi de ikke er den mest åpenbare delen av en ferdig åpning. Likevel kan de påvirke innretting, stivhet, forseglingskontinuitet og langsiktig drift. Presisjonsskjæring og nøyaktig hjørnemontering er spesielt viktig når flere enheter er installert i en sammenhengende fasade.
For prosjektteam er en nyttig vane å be om en fullstendig snitttegning i stedet for å vurdere rammen bare fra fotografier. En seksjon kan avsløre profildybde, kammerarrangement, innglassing, plassering av termisk barriere, dreneringsvei, pakningsposisjon og maskinvaregrensesnitt i en enkelt visning.
Vinduer og dører i aluminiumforstås best som konstruerte sammenstillinger. Uttrykket kan høres enkelt ut, men det faktiske tekniske systemet kan variere betydelig avhengig av profilserier, åpningsstil, legering, glass, termisk design, tetninger og miljøkrav.
Hvordan valg av legeringer påvirker ytelsen
Ikke alle aluminiumsprofiler har de samme mekaniske egenskapene. Legeringsfamilie og temperament påvirker styrke, flyteoppførsel, forlengelse, maskineringsrespons og måten en profil kan utformes rundt et bestemt belastningskrav.
For arkitektoniske systemer er to karakterer som ofte vurderes 6063-T5 og 6061-T6. De er ikke utskiftbare i alle applikasjoner. Det riktige valget avhenger av nødvendig profilgeometri, lastetilstand, fabrikasjonsmetode og prosjektspesifikasjon.
| Materialkvalitet | Typisk karakter | Typisk designhensyn | Hvor det kan være nyttig |
|---|---|---|---|
| 6063-T5 | Sterk profil-ekstruderingsegnethet med gode overflatebehandlingsegenskaper | Nyttig for mange konvensjonelle arkitektoniske profiler og detaljerte profiler | Bolig og generelle kommersielle systemer |
| 6061-T6 | Høyere mekanisk styrke og sterkere bæreevne | Kan støtte mer krevende strukturelle krav når den er riktig konstruert | Større seksjoner, tyngre glass eller bruksområder som krever høyere strukturell kapasitet |
Styrke er bare ett utvalgskriterium
En sterkere legering skaper ikke automatisk en bedre åpning. Hvis en profil er unødvendig tung for sin tiltenkte oppgave, kan det hende at andre deler av systemet ikke blir bedre bare fordi materialstyrken er høyere. Profilgeometri, veggtykkelse, spennvidde, støtteavstand, glassvekt, maskinvarearrangement og forankring må fortsatt vurderes.
Det mer nyttige spørsmålet er ikke "Hvilken legering er sterkest?" men "Hvilken legering støtter den nødvendige designen med passende geometri og produksjonskonsistens?" Det skiftet fører til bedre tekniske beslutninger fordi det kobler materialegenskaper til faktiske bruksforhold.
Materialets sporbarhet og konsistens
For større prosjekter er konsistens på tvers av produksjonspartier viktig. Den valgte legeringen og temperamentet bør være klart definert i den tekniske spesifikasjonen, og produksjonsregistrene skal gjøre det mulig å skille godkjente materialer fra erstatninger. Konsistens er spesielt relevant når profilbearbeiding, anodisering eller belegging utføres i flere produksjonsfaser.
- Definer legeringen og temperamentet:Unngå å bruke brede begreper som "høystyrkealuminium" uten en teknisk betegnelse.
- Tilpass seksjonen til lasten:Materialvalg og profilgeometri bør vurderes sammen.
- Gjennomgå fabrikasjonskrav:Kutting, maskinering, skjøting og etterbehandling kan påvirke den praktiske ytelsen til den ferdige komponenten.
- Hold postene på linje:Materialspesifikasjoner bør samsvare med produksjonstegninger og inspeksjonsdokumentasjon.
Hvordan Frame Series og Profile Depth fungerer
Rammeserier brukes ofte for å beskrive den nominelle bredden eller strukturfamilien til en aluminiumsprofil. De gir kjøpere og designere et praktisk utgangspunkt for sammenligning, men serienummeret alene definerer ikke den fullstendige ytelsen til et vindu eller en dør.
En dypere ramme kan tilby mer innvendig plass for kamre, glass, tetninger, forsterkninger eller termiske bruddkomponenter. En mer kompakt profil kan gi slankere visuelle proporsjoner. Ingen av tilnærmingene er universelt overlegne. Den riktige balansen avhenger av bygningen, glasskonfigurasjonen, strukturelt spenn, væreksponering og designmål.
| Design Variabel | Hva det påvirker | Hvorfor det betyr noe |
|---|---|---|
| Profildybde | Seksjonsstivhet, innglassing, systemgeometri | Dypere seksjoner kan gi ekstra strukturell og funksjonell plass |
| Veggtykkelse | Lokal stivhet, maskineringsadferd, koblingsstyrke | Utilstrekkelig seksjonsdesign kan skape forvrengning eller dårlig maskinvarestøtte |
| Kammeroppsett | Styrke, drenering, termisk strategi | Intern geometri påvirker mer enn utseende |
| Glasslommestørrelse | Glasskompatibilitet og forseglingsarrangement | Rammen må støtte den angitte glassoppbyggingen korrekt |
Hvorfor samme serie kan prestere annerledes
To produkter med samme nominelle seriebetegnelse kan variere i legering, veggtykkelse, kammerdesign, maskinvaresystem, glasskonfigurasjon og termisk bruddkonstruksjon. Derfor bør serienumre behandles som identifikatorer i et system i stedet for universelle ytelsesetiketter.
For teknisk innkjøp og designkoordinering er det nyttig å sammenligne snitttegninger side om side. Dette gjør det lettere å identifisere forskjeller som er vanskelige å bedømme ut fra produktnavn alene.
Velge mellom åpningskonfigurasjoner
Åpningsstil påvirker direkte ventilasjon, rengjøring, siktlinjer, maskinvarebelastning, vannhåndtering og hvordan åpningen samhandler med rommet eller fasaden. En passende konfigurasjon begynner med den tiltenkte bruken i stedet for med utseende alene.
Hengslet drift kan gi effektiv ventilasjon og et klart åpningsområde. Det er nyttig der direkte luftstrøm og praktisk drift er prioritert.
Glidende blader beveger seg innenfor sitt eget plan, noe som kan være nyttig der utvendig eller innvendig klaring for en svingende ramme er begrenset.
Topphengslet drift kan tillate ventilasjon samtidig som det hjelper med å håndtere lett regn når åpningsgeometrien og tetningene er riktig konstruert.
Flere sammenkoblede paneler kan skape en bred åpning når prosjektet krever en sterkere forbindelse mellom innvendige og utvendige rom.
Casement systemer
Casement-enheter kan gi en relativt direkte luftstrømbane og brukes ofte der ventilasjon er viktig. Fordi rammen stikker inn i åpningsretningen, bør designere sjekke møbelplassering, sirkulasjonsveier, rengjøringstilgang og maskinvarerekkevidde.
Skyvesystemer
Skyveenheter velges ofte der en plassbesparende åpningsbevegelse er ønskelig. Sporjustering, rullekvalitet, drenering og forholdet mellom det bevegelige panelet og rammen er sentrale for jevn drift. Et skyvesystem bør ikke bare bedømmes etter hvor jevnt en utstillingsprøve beveger seg når den er ny; langsiktig sporgeometri og maskinvarevedlikehold har også betydning.

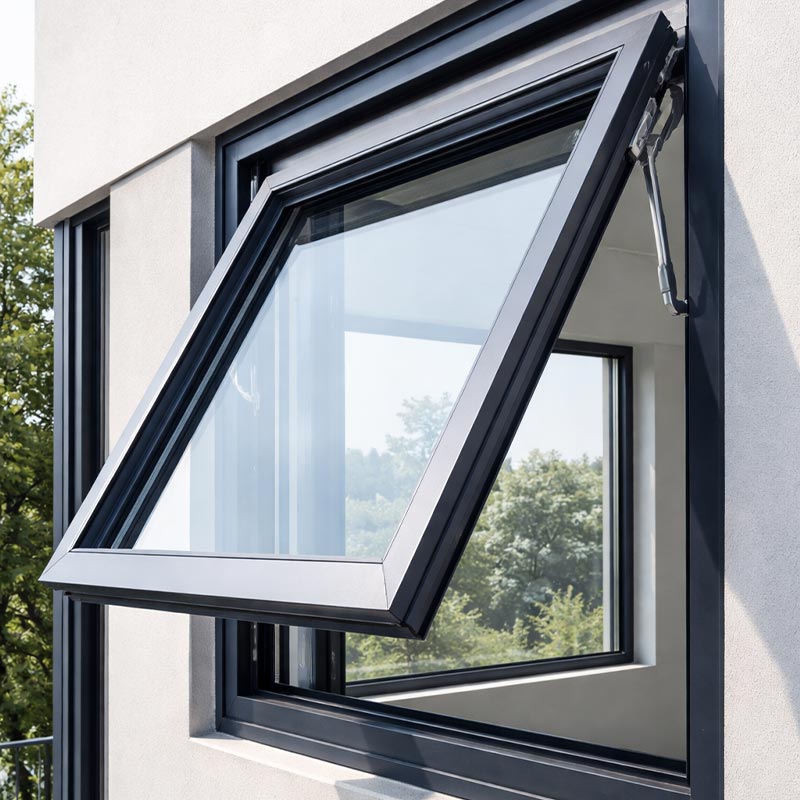

Markise og spesialiserte konfigurasjoner
Markisevinduer kan være praktiske for kontrollert ventilasjon og kan skape en særegen fasaderytme. Spesialiserte konfigurasjoner kan også kombinere forskjellige åpningsmoduser, for eksempel skyve- og karmfunksjoner, for å imøtekomme komplekse romoppsett.
Termisk ytelse og værkontroll
Termisk ytelse bestemmes ikke av aluminium alene. Det viktige spørsmålet er hvordan varmen beveger seg gjennom hele monteringen og hvordan rammen, glasset, tetningene, avstandsstykkene og den omkringliggende konstruksjonen håndterer den bevegelsen.
Tradisjonelt aluminium er svært ledende. For bygninger som krever forbedret termisk ytelse, kan termisk ødelagte systemer avbryte den direkte ledende banen gjennom rammen ved å bruke en separator med lav ledningsevne mellom deler av metallseksjonen. PA66-baserte termiske barrierer brukes ofte til dette formålet.
Hvorfor termiske pauser betyr noe
Det grunnleggende formålet med en termisk pause er å redusere direkte varmeoverføring gjennom rammen. Et riktig konstruert system kan også forbedre innvendig overflatetemperatur og redusere sannsynligheten for kondens under passende innendørs og utendørs forhold.
Imidlertid avhenger ytelsen til termisk brudd av mer enn bare å legge til en isolerende stripe. Geometrien til den termiske barrieren, kontinuiteten rundt hjørner, glasskantdesign, maskinvaregrensesnitt, rammedybde, tetninger og installasjon påvirker det virkelige resultatet.
Luft-, vann- og vindmotstand
Værytelsen bør vurderes som et system. Kompresjonstetninger, dreneringskanaler, pakninger, glassgrensesnitt, trykkstyring, hjørneskjøter og rammegeometri bidrar til det endelige resultatet.
Vindmotstanden er like avhengig av den komplette konfigurasjonen. Profilstivhet, glassdimensjoner, stolpeavstand, armering, forankring og byggehøyde kan endre designkravet vesentlig. En produktspesifikasjon som ikke identifiserer test- eller designkonteksten bør derfor tolkes nøye.
| Ytelsesområde | Nøkkelkomponenter | Typisk ingeniørfokus |
|---|---|---|
| Termisk | Termisk barriere, rammegeometri, glass, spacer, tetninger | Reduser ledende og konvektiv varmebaner |
| Lufttetthet | Pakninger, hjørneskjøter, maskinvarekompresjon | Oppretthold kontinuerlig tetning under drift og bevegelse |
| Vanntetthet | Dreneringskanaler, gråteveier, tetninger, trykkkontroll | Rett tilfeldig vann vekk fra innvendige overflater |
| Vindmotstand | Profilstivhet, glass, armering, ankre | Kontroller nedbøyning og opprettholde sikker drift under belastning |
For klimasensitive bygninger er denne helsystemtilnærmingen spesielt viktig. En spesifikasjon bør forklare hvilke deler av sammenstillingen som bidrar til den nødvendige ytelsen i stedet for å presentere ett isolert ytelsesnummer uten kontekst.
Glass, tetninger, maskinvare og drenering
Rammen er bare en del av en åpning. Glass, tetninger, maskinvare og drenering kan avgjøre om den ferdige enheten yter som forventet i daglig bruk.
Glasskonfigurasjon
Glasstykkelse, antall ruter, hulromsbredde, valg av belegg, akustisk konfigurasjon og sikkerhetskrav bør vurderes i forhold til profilsystemet. Tyngre glass øker belastningen som bæres av rammen og maskinvaren, så kompatibiliteten må verifiseres i stedet for å antas.
For eksempel kan en flerfelts isolert glassenhet forbedre termisk og akustisk ytelse, men rammen må ha nok glasslommedybde og strukturell kapasitet til å støtte den valgte oppbyggingen. Glassvalg bør derfor skje sammen med karmvalg.
Pakninger og pakninger
Tetninger opprettholder kontakt mellom komponenter som trenger kontrollert separasjon. EPDM-baserte tetningssystemer er mye brukt i arkitektoniske applikasjoner fordi de tilbyr nyttige væregenskaper når de er riktig spesifisert og installert.
Geometrien til tetningen har også betydning. En pakning må komprimeres tilstrekkelig til å opprettholde kontinuitet, men ikke overbelastes til det punktet at driften blir unødvendig vanskelig. Hjørneskjøting, pakningslengde, skjøteplassering og installasjonskvalitet bidrar til tetningspålitelighet.
Maskinvare
Hengsler, låser, ruller, håndtak, begrensere, friksjonsstag og flerpunktssystemer må tilpasses rammens størrelse og vekt. Maskinvarekapasitet bør vurderes sammen med driftsfrekvens og miljøeksponering.
Drenering
En skikkelig drenert ramme prøver ikke å gjøre hver overflate helt tørr. I stedet håndterer den tilfeldig fuktighet ved å lede vann gjennom kontrollerte baner mot eksterne utslippspunkter. Dreneringsåpninger skal forbli uhindret etter fabrikasjon, etterbehandling, installasjon og rengjøring.
- Glasskompatibilitet:Bekreft tykkelse, vekt, lommedybde og glassmetode.
- Forseglingskontinuitet:Sjekk hjørner, skjøter, kompresjon og utskiftingstilgang der det er aktuelt.
- Maskinvarekapasitet:Match beslag til rammens vekt, dimensjoner og åpningsfrekvens.
- Dreneringsvei:Kontroller at vannet har en definert vei til utsiden.
Overflatebehandling og langvarig utseende
Overflatebehandling er både en visuell og funksjonell del av et arkitektonisk aluminiumssystem. Finishen påvirker farge, tekstur, motstand mot miljøeksponering, rengjørbarhet og den opplevde kvaliteten på den ferdige fasaden.
Vanlige tilnærminger inkluderer anodisering, pulverlakkering, termiske overføringseffekter for trekornutseende og fluorkarbonbaserte belegg for krevende utvendig bruk. Hver metode skaper forskjellig overflatekarakter og bør velges i henhold til ønsket utseende og miljøforhold.
Anodiserte overflater
Anodisering skaper et kontrollert oksidlag på aluminiumsoverflaten. Den kan produsere metalliske overflater og et slitesterkt arkitektonisk utseende samtidig som den bevarer en visuell forbindelse til det underliggende aluminiumsmaterialet.
Pulverlakk
Pulverlakk gir bred fargefleksibilitet og er mye brukt for moderne bolig- og kommersielle fasader. Den kan støtte standard fargesystemer og prosjektspesifikke finisher når underlagets forberedelse, forbehandling, herding og beleggkvalitet er riktig kontrollert.
Trekorneffekter
Termiske overføringsteknikker kan skape visuelle mønstre som ligner tømmer samtidig som de beholder et aluminiumssubstrat. Denne tilnærmingen er nyttig når et prosjekt søker et varmere arkitektonisk utseende uten å endre den grunnleggende materialplattformen.
Hva bør sjekkes?
| Fullfør alternativ | Visuell karakter | Nyttig omtanke |
|---|---|---|
| Anodisering | Metallisk og arkitektonisk | Nyttig der den naturlige karakteren til aluminium er ønsket |
| Pulverlakk | Bredt utvalg av solide farger og teksturer | Egnet for mange bolig- og kommersielle fargeprogrammer |
| Termisk overføring | Trekornet utseende | Nyttig for prosjekter som kombinerer moderne innramming med varmere visuelle signaler |
| Fluorokarbonbelegg | Arkitektonisk utvendig utseende | Kan vurderes for mer krevende fasadeeksponering når riktig spesifisert |
Fargekonsistens er også viktig når mange enheter er installert over en fasade. Prosjektspesifikasjonen bør definere finishtype, fargereferanse, glans- eller teksturforventninger og akseptable inspeksjonskriterier.
Matching av systemer til bygningsapplikasjoner
Ulike bygningstyper stiller ulike krav til åpninger. I stedet for å søke etter én universell konfigurasjon, bør designere identifisere de dominerende miljø- og driftskravene til prosjektet.
Prioriteringer inkluderer ofte dagslys, ventilasjon, akustisk komfort, rengjøringstilgang, termisk kontroll og en balanse mellom visuelle proporsjoner og praktisk bruk.
Gjentatt drift, større glassmål, fasadekoordinering, sikkerhet, holdbarhet og konsistent utseende kan bli viktigere.
Vindtrykk, forankring, strukturell avbøyning, vannhåndtering og vedlikeholdstilgang fortjener detaljert teknisk gjennomgang.
Saltholdig luft øker viktigheten av materialvalg, overflatebehandling, beleggkvalitet, drenering og korrosjonsbestandighet.
Bolighensyn
Hjem krever vanligvis åpninger som er enkle å betjene, rengjøre, ventilere og vedlikeholde. Soverom kan ha nytte av akustiske hensyn, oppholdsrom kan prioritere større glassflater, og kjøkken eller bad kan kreve praktisk ventilasjon. Den ideelle konfigurasjonen avhenger av rommet i stedet for bygningskategorien alene.
Kommersielle hensyn
Næringsbygg kan ha hyppigere åpningssykluser og høyere koordineringskrav. Gjentatt installasjon av samme modul gjør dimensjonskonsistens spesielt viktig. Maskinvareholdbarhet, utskiftingstilgjengelighet og finishens ensartethet bør diskuteres under systemvalg.
Høyhus og synlige fasader
Etter hvert som bygningshøyden og eksponeringen øker, blir vind- og vannadferd mer betydningsfull. Rammen bør analyseres sammen med glassmål, festepunkter, stolper, akterspeil og omkringliggende veggkonstruksjon. Det er også viktig å koordinere utvendig drenering og innvendig finish slik at åpningen fungerer som den skal når den er installert.
Industrielle miljøer
Industrianlegg kan utsette åpninger for støv, fuktighet, kjemikalier, temperaturendringer eller intensiv rengjøring. I disse situasjonene kan overflatebehandling, forseglingsvalg, maskinvarebeskyttelse og vedlikeholdstilgang bli viktigere enn dekorative funksjoner.
Hvordan lese en teknisk spesifikasjon
En god teknisk spesifikasjon bør gjøre systemet forståelig uten å stole på markedsføringsspråk. Kjøpere, arkitekter, ingeniører og installatører skal kunne identifisere hva som faktisk leveres og hvilke forhold den oppgitte ytelsen gjelder.
| Spesifikasjonselement | Hva du skal se etter | Hvorfor det betyr noe |
|---|---|---|
| Legering og temperament | Nøyaktig materialbetegnelse | Gir grunnlag for å forstå mekanisk atferd |
| Profilserie | Nominelle familie- og seksjonsdimensjoner | Hjelper med å identifisere rammesystemet og tilgjengelig glassplass |
| Glassoppbygging | Rutetykkelse, hulrom, konfigurasjon | Relaterer direkte til vekt, termiske, akustiske og sikkerhetskrav |
| Termisk design | Termisk bruddmateriale og konfigurasjon | Viser hvordan ledende varmeoverføring håndteres |
| Luft- og vannytelse | Testet eller spesifisert ytelse med klare forhold | Unngår å tolke isolerte tall uten kontekst |
| Vindmotstand | Karakter, designtrykk eller tilsvarende testgrunnlag | Kobler systemet til prosjekteksponering og strukturelle krav |
| Fullfør | Belegnings- eller anodiseringsprosess og fargereferanse | Definerer utseende og forventninger til overflatebehandling |
Be om snitttegninger
En profilseksjon er et av de mest nyttige dokumentene for teknisk sammenligning. Den kan avsløre om produktet har termiske kammer, hvor glasset sitter, hvordan tetningene fungerer, hvor dreneringskanaler går, og hvor mye plass som er tilgjengelig for maskinvare.
Spør hva ytelsestallene beskriver
Tall er bare verdifulle når konteksten deres er klar. En termisk koeffisient kan beskrive en bestemt seksjon, glassoppbygging eller komplett montering. En vanntetthets- eller vindmotstandsklassifisering kan være knyttet til en definert testkonfigurasjon. Tekniske spesifikasjoner bør derfor forklare den testede eller beregnede tilstanden i stedet for å presentere tall uten en referansekonfigurasjon.
Separer standardfunksjoner fra prosjektspesifikke alternativer
Noen egenskaper er standard for en produktfamilie, mens andre avhenger av prosjektkrav. En klar spesifikasjon bør skille mellom standard profilalternativer, tilgjengelige glasskonfigurasjoner, finishvalg, maskinvarepakker og tilpassede dimensjoner.
Vanlige spesifikasjons- og installasjonsfeil
Mange ytelsesproblemer er ikke forårsaket av det grunnleggende materialet i seg selv. De oppstår på grunn av feilaktige komponenter, uklare spesifikasjoner, dårlig fabrikasjonskontroll eller installasjonsdetaljer som ikke var koordinert med vindu- og dørsystemet.
- Å velge etter utseende alene:En slank ramme kan se attraktiv ut, men krever likevel tilstrekkelig strukturell kapasitet for den tiltenkte glassstørrelsen og miljøbelastningen.
- Ignorerer glassvekt:Tyngre glass endrer rammebelastningen og kan påvirke maskinvarevalg, hengsler, ruller og rammeavbøyning.
- Behandle et serienummer som en ytelsesvurdering:Den samme nominelle serien kan inneholde forskjellige strukturelle og termiske konfigurasjoner.
- Undervurderer drenering:En dreneringsvei kan blokkeres av tetningsmasse, rusk, feil maskinering eller installasjonsfeil.
- Bruk av uegnet maskinvare:Maskinvare må samsvare med åpningsdimensjoner, rammevekt, driftsfrekvens og eksponering.
- Hopp over installasjonskoordinering:Selv en godt konstruert enhet kan yte dårlig hvis grensesnittet ikke er riktig forseglet, forankret og drenert.
- Sammenligning av finishnavn i stedet for spesifikasjoner:To belegg med lignende fargenavn kan ha forskjellige prosesskrav og ytre ytelsesegenskaper.
- Stoler på vagt holdbarhetsspråk:Påstander som "veldig sterke" eller "langvarige" er mindre nyttige enn definert informasjon om materiale, finish, testing og vedlikehold.
Installasjon er en del av systemet
Åpningen skal installeres slik at rammen forblir riktig innrettet, mekanisk sikret og integrert med veggkonstruksjonen. Perimeterskjøter krever passende materialer og detaljer for å håndtere bevegelse og fuktighet.
Justering er spesielt viktig for skyve- og flerpunktssystemer. En ramme som er litt ut av firkantet kan skape ujevn kompresjon, for tidlig slitasje på maskinvare eller vanskelig drift. Installasjonstoleranser bør derfor defineres før arbeidet starter.
Hvorfor presisjonsproduksjon er viktig
Ekstrudering er bare begynnelsen på produksjonsprosessen. Arkitektoniske åpninger involverer vanligvis skjæring, CNC-maskinering, boring, hjørnebearbeiding, montering, innglassing, forsegling, overflatebehandling, inspeksjon og pakking. Hvert trinn kan påvirke sluttsamlingen.
Dimensjonskonsistens er spesielt viktig fordi vinduer og dører inneholder flere samvirkende komponenter. Hvis en hullposisjon, kuttelengde, hjørneskjøt eller glasslomme er inkonsekvent, kan problemet senere vises som et maskinvareproblem, innrettingsproblem, tettingsproblem eller installasjonsjustering.
Ekstrusjonskontroll
Ekstruderte profiler bør opprettholde den tiltenkte seksjonsgeometrien innenfor definerte toleranser. Konsistens blir viktigere når profiler settes sammen til store sammenstillinger eller når flere enheter må justeres visuelt over en fasade.
CNC-behandling
Datastyrt maskinering kan forbedre repeterbarheten for maskinvarehull, dreneringsfunksjoner, håndtaksposisjoner, hjørnegrensesnitt og andre kritiske operasjoner. Verdien av maskinering ligger ikke bare i automatisering, men i repeterbar prosesskontroll og inspeksjon.
Monteringskvalitet
Monteringsteam må forstå forholdet mellom rammedimensjoner, tetninger, glass, maskinvare og drenering. Riktig komponentplassering kan være like viktig som komponentkvalitet. En førsteklasses pakning installert feil er fortsatt en installasjonsfeil.
Inspeksjonspunkter
- Inspeksjon av innkommende materiell:Bekreft spesifisert legering, profildimensjoner og synlig materialtilstand.
- Maskineringsinspeksjon:Kontroller kritiske hull, slisser, dreneringsåpninger og dimensjoner mot godkjente tegninger.
- Monteringsinspeksjon:Bekreft hjørnejustering, maskinvareinstallasjon, forseglingskontinuitet og glassstøtte.
- Funksjonell inspeksjon:Betjen representative enheter gjentatte ganger for å bekrefte jevn bevegelse og låseinngrep.
- Fullfør inspeksjon:Gjennomgå farge, beleggets utseende, riper, håndteringsmerker og synlige overflatedefekter.
En disiplinert produksjonsprosess skaper en sterkere sammenheng mellom den tekniske spesifikasjonen og det som kommer til byggeplassen. Den forbindelsen er spesielt verdifull for prosjekter med gjentatte moduler eller streng fasadekoordinering.
Et praktisk utvalgsrammeverk
En systematisk utvelgelsesprosess kan gjøre spesifikasjonsarbeidet klarere og redusere risikoen for å overse et kritisk krav.
- Definer bygningsmiljøet:Identifiser klima, eksponering, bygningshøyde, orientering, fuktighet, salteksponering og rengjøringsforhold.
- Definer åpningsfunksjonen:Bestem om ventilasjon, store klare åpninger, kompakt bevegelse, sikkerhet, tilgang eller akustisk kontroll har høyeste prioritet.
- Definer kravet til glass:Etabler glasstykkelse, ruteantall, sikkerhetsegenskaper, akustiske mål og forventet enhetsvekt.
- Definer strukturelle krav:Gjennomgå åpningsdimensjoner, vindbelastninger, spennvidde, forankring og forventede operasjonskrefter.
- Definer termiske krav:Bestem om en termisk brutt konfigurasjon er nødvendig og samordner den med glasssystemet.
- Definer overflatebehandling:Velg anodisering, pulverlakkering, trekornet utseende eller en annen spesifisert finish i henhold til miljøeksponering og arkitektoniske hensikter.
- Definer maskinvare:Tilpass hengsler, låser, håndtak, ruller, stag og andre beslag til rammestørrelse og driftsfrekvens.
- Gjennomgå installasjonen:Bekreft vegggrensesnitt, forankring, shims, perimeterfuger, drenering og justeringstilgang.
- Gjennomgå dokumentasjonen:Sørg for at tegninger, spesifikasjoner, inspeksjonskriterier og godkjente prøver av finish stemmer overens med produksjonsordren.
For prosjektteam som sammenligner systemer, kan en nyttig evalueringsmatrise holde diskusjonene fokusert på målbare egenskaper i stedet for generelle produktbeskrivelser.
| Evalueringskategori | Nøkkelspørsmål | Foretrukket bevis |
|---|---|---|
| Materiale | Er legeringen og temperamentet klart definert? | Teknisk materialspesifikasjon |
| Profil | Passer seksjonen til åpningsstørrelsen og belastningen? | Snitttegning og designdata |
| Innglassing | Kan systemet støtte den nødvendige glassoppbyggingen? | Glasslommedimensjoner og belastningsdata |
| Termisk | Er den termiske strategien passende for bygget? | Systemdetaljer og termisk ytelsesdata |
| Vær | Hvordan håndteres luft og vann? | Tetningslayout, dreneringsdesign og testdata |
| Maskinvare | Er operativsystemet kompatibelt med rammen? | Maskinvareplan og lastekapasitet |
| Fullfør | Er overflatebehandlingen egnet for miljøet? | Finish spesifikasjon og inspeksjonsstandard |
| Installasjon | Kan enheten installeres og justeres konsekvent? | Installasjonsdetaljer og metodeerklæring |
Den mest nyttige spesifikasjonen er en som kan forstås av design-, anskaffelses-, produksjons-, kvalitetskontroll- og installasjonsteam uten å kreve forskjellige tolkninger på hvert trinn.
Når tilpasning gir mening
Tilpassede konfigurasjoner kan være nyttige når standardmoduler ikke helt samsvarer med prosjektkravene. Vanlige tilpasningsområder inkluderer profildimensjoner, åpningsstørrelse, glasskonfigurasjon, maskinvarekombinasjoner, finish, farge, termisk bruddkonstruksjon og spesielle grensesnittdetaljer.
Tilpasning bør fortsatt styres av en dokumentert teknisk prosess. Et tilpasset produkt trenger godkjente tegninger, definerte toleranser, klare materialkrav og en konsistent inspeksjonsmetode. Tilpasning er mest effektiv når den løser et reelt prosjektkrav i stedet for å legge til kompleksitet uten en funksjonell fordel.
Rollen til teknisk kommunikasjon
God kommunikasjon mellom prosjektteamet og produsenten kan forhindre problemer som kan unngås. Viktig informasjon inkluderer åpningsdimensjoner, glasspesifikasjoner, forventet miljøeksponering, ytelsesprioriteringer, foretrukket drift, krav til finish, installasjonsbegrensninger og relevante lokale standarder.
Tydelige spørsmål gir ofte bedre svar enn brede forespørsler. Å be om en profilseksjon, legeringskvalitet, glassområde, maskinvaretype, tetningsmateriale, overflatebehandlingsprosess og gjeldende ytelsesklassifisering skaper en mer nyttig teknisk samtale enn bare å spørre om et produkt er "høy kvalitet".
FAQ
Følgende spørsmål tar for seg vanlige tekniske vurderinger ved valg og spesifikasjon av moderne arkitektoniske åpninger i aluminium.
Hva gjør aluminium egnet for moderne arkitektoniske vinduer og dører?
Aluminium kombinerer relativt lav strukturell vekt med nyttig mekanisk styrke, utmerket ekstruderingsfleksibilitet, dimensjonsstabilitet og et bredt spekter av overflatebehandlingsalternativer. Disse egenskapene tillater produsenter å lage detaljerte profilseksjoner som integrerer glasslommer, kamre, tetninger, dreneringsbaner og maskinvaregrensesnitt.
Er 6061-T6 alltid bedre enn 6063-T5?
nr. 6061-T6 gir generelt høyere mekanisk styrke, mens 6063-T5 er allment egnet til arkitektonisk ekstrudering og detaljert profilproduksjon. Den passende legeringen avhenger av strukturelle krav, seksjonsgeometri, fabrikasjonsbehov og tiltenkt bruk.
Hva forteller et rammeserienummer meg?
Et serienummer identifiserer vanligvis en profilfamilie eller nominell rammedimensjon innenfor et bestemt system. Det er nyttig for organisering og sammenligning, men det bør ikke behandles som en universell ytelsesvurdering fordi legering, veggtykkelse, kammerdesign, glass, maskinvare og testbetingelser kan variere.
Hvorfor brukes termiske brudd i aluminiumsrammer?
Et termisk brudd avbryter den direkte ledende banen gjennom metallrammen. Dette kan forbedre termisk ytelse og hjelpe til med å håndtere innvendige overflatetemperaturer når hele systemet er riktig konstruert med passende glass og forsegling.
Hvilken åpningsstil er best for ventilasjon?
Det finnes ingen beste konfigurasjon for hvert rom. Kasment- og markisedesign kan gi direkte ventilasjon, mens skyvesystemer kan være mer egnet der tilgjengelig åpningsklaring er begrenset. Valget bør vurdere luftstrøm, romoppsett, tilgang til rengjøring, væreksponering og driftsvaner.
Hvor viktig er glassvalg?
Glass er en av de viktigste delene av den komplette åpningen. Dens tykkelse, vekt, rutekonfigurasjon, sikkerhetsegenskaper og termiske eller akustiske egenskaper påvirker rammedesign, maskinvarevalg, kompatibilitet med glasslomme og generell ytelse.
Kan overflatefargen tilpasses?
Mange arkitektoniske systemer i aluminium støtter et bredt spekter av farger og finisher. Avhengig av den valgte behandlingen, kan tilpasning inkludere standard arkitektoniske farger, metalliske effekter, trekorn-utseende og prosjektspesifikke fargereferanser.
Hva bør sjekkes før produksjonen starter?
Bekreft godkjent profilsystem, legering og temperament, åpningsdimensjoner, glassoppbygging, maskinvare, tetninger, dreneringsarrangement, finish, fargereferanse, toleranser, installasjonsgrensesnitt og gjeldende ytelseskrav. Godkjente tegninger skal gjenspeile den endelige produksjonskonfigurasjonen.
Kan store glassåpninger bruke samme system som mindre boligvinduer?
Ikke nødvendigvis. Større åpninger introduserer ulike strukturelle og maskinvarekrav, spesielt når glasset blir tyngre eller vindeksponeringen øker. Større sammenstillinger bør vurderes ved å bruke deres faktiske dimensjoner, belastninger, profilgeometri, armering, glass og forankringsforhold.
Hvordan bør værytelsen evalueres?
Lufttetthet, vanntetthet og vindmotstand bør vurderes sammen med den komplette monteringen. Gjennomgå tetninger, hjørneskjøter, dreneringsbaner, profilgeometri, innglassing, maskinvarekomprimering, installasjonsgrensesnitt og forholdene under hvilke oppgitte testresultater ble oppnådd.
Hvorfor er installasjonskvalitet så viktig?
Installasjonen avgjør om den konstruerte rammen kan fungere korrekt i selve bygget. Justering, ankre, perimeterskjøter, drenering, glassstøtte og maskinvarejustering påvirker alle drift og værytelse. Et godt designet produkt kan fortsatt underprestere hvis installasjonen er inkonsekvent.
Hvilken informasjon bør en produsent motta for et tilpasset prosjekt?
Nyttig prosjektinformasjon inkluderer åpningsstørrelser, bygningstype, miljøeksponering, ønsket åpningsstil, glasskonfigurasjon, strukturelle krav, termiske forventninger, finish og farge, maskinvarepreferanser, installasjonsbegrensninger og relevante tekniske standarder.
Bygge bedre åpninger gjennom bedre spesifikasjoner
Ytelsen til en moderne fasadeåpning er resultatet av mange sammenhengende beslutninger. Aluminium gir en tilpasningsdyktig strukturell plattform, men det ferdige resultatet avhenger også av profildesign, legeringsvalg, glass, termisk separasjon, tetninger, maskinvare, drenering, overflatebehandling, produksjonspresisjon og installasjon.
En gjennomtenkt spesifikasjon begynner derfor med de faktiske byggeforholdene. Når disse forholdene er forstått, blir det lettere å velge en åpningskonfigurasjon, definere en passende rammefamilie, koordinere glasssystemet, identifisere de nødvendige vær- og termiske egenskapene og etablere inspeksjonspunktene som trengs under produksjon og installasjon.
Denne tilnærmingen skaper også bedre kommunikasjon på tvers av prosjektet. Arkitekter kan forklare designhensikten, ingeniører kan definere ytelseskrav, innkjøpsteam kan sammenligne tekniske konfigurasjoner, produsenter kan utarbeide nøyaktige produksjonsdokumenter, og installatører kan jobbe fra et klart sett med grensesnittdetaljer.
For prosjekter som krever en kombinasjon av strukturell ytelse, rene arkitektoniske linjer, værhåndtering, fleksible finisher og praktisk langsiktig drift, gir nøye konstruerte aluminiumssystemer et allsidig grunnlag. Nøkkelen er ikke å velge den mest kompliserte konfigurasjonen, men å velge den konfigurasjonen som passer bygningen, miljøet og måten folk vil bruke plassen på.
Trenger du en teknisk konfigurasjon for prosjektet ditt?
For prosjektspesifikke profilvalg, åpningskonfigurasjoner, glasskompatibilitet, overflatefinish og tilpassede arkitektoniske krav,kontakt ossfor å diskutere de tekniske detaljene med produsenten.
